L'ELECTRICITE

Avant tout voici une liste d'outillage :

Cuteurs, tenaille, pince à dénuder, tournevis,

perceuse + forets, feuille blanche, crayon,

scotche d'électricien de différentes couleurs, marteau.

Voici quelques petits dessins pour vous aider à câbler vos lumières. Ils définissent le nombre de fils de 1,5mm² à mettre par gaines.

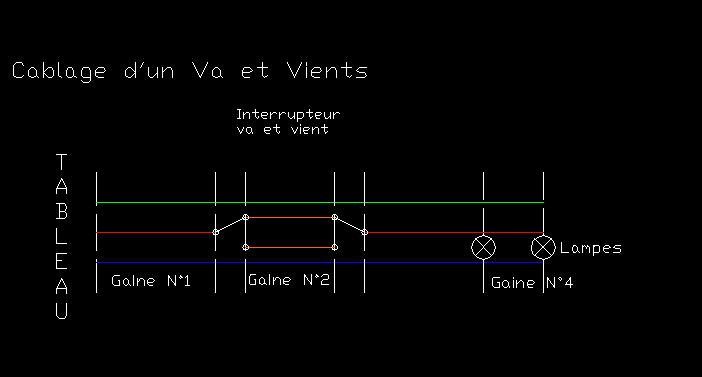

Voici le câblage du va-et-vient qui part du tableau électrique avec une protection de 10 A allant jusqu'aux lampes.
Page précédente

Voici un petit dessin pour vous aider à câbler vos prises. Ils définissent le nombre de fils de 2,5 mm² à mettre par gaines.

A savoir, il faut une protection au tableau de 16 A et ne pas dépasser 5 prises sur celle-ci.

Voici le câblage d'un interrupteur simple qui part du tableau électrique avec une protection de 10 A allant jusqu'aux lampes.

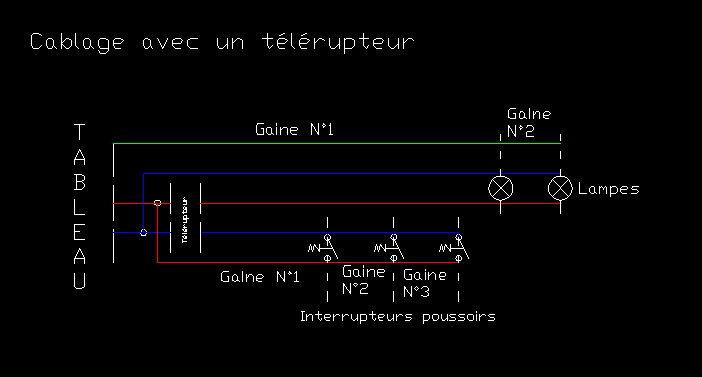

Voici le câblage simplifié avec un télérupteur qui part du tableau électrique avec une protection de 10 A allant jusqu'aux lampes.

Ce câblage permet de mettre plus de trois interrupteurs.
